منزل المنتجاتطلاء الزنك بالدهان

طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل

شهادة
الصين Changzhou Junhe Technology Stock Co.,Ltd الشهادات
الصين Changzhou Junhe Technology Stock Co.,Ltd الشهادات
زبون مراجعة
سعيد لمقابلتك في Junhe ، كوني. شكرا لجهودكم المهنية تقديم الطلاء طلاء الزنك تقشر. سأختبر العينة قريبا.

—— غانيش المشاريع

فريق فني ، خدمة اليقظة ، تسليم سريع جدا ، وسوف نستمر في التعاون مع شركة تحمل junhe!

—— مهيار تسبيحي

ابن دردش الآن

طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل

طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل
طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل

صورة كبيرة :  طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل

تفاصيل المنتج:
مكان المنشأ: تشانغتشو في الصين
اسم العلامة التجارية: JUNHE
إصدار الشهادات: ISO9001
رقم الموديل: JH-9310
شروط الدفع والشحن:
الحد الأدنى لكمية: 100 كيلو أمبير
الأسعار: Negotiable
تفاصيل التغليف: A16KG / B24kg
وقت التسليم: عشرة أيام بعد استلام الدفعة المقدمة
شروط الدفع: L / C ، T / T
القدرة على العرض: 2 طن / طن في اليوم

طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل

وصف
اسم: الطلاء الزنك آل فليك الثقل النوعي (20 ℃): 1.30-1.40 (طلاء الرش)
لزوجة: حسب الطلب التشغيلي. درجة حرارة التشغيل: 22 ± 2 ℃
نوع: قاعدة المياه اسم: طلاء مضاد للصدأ
مكان المنشأ: الصين تشانغتشو رقم الموديل: طلاء JH-9310 الخاص
تسليط الضوء:

طلاء الزنك بالنيكل

,

طلاء الزنك الميكانيكي

طلاء رقائق الزنك الخالي من الكروم مع أداء حماية أفضل للتآكل

قدرة العرض
قدرة العرض: 2 طن / طن في اليوم


التغليف والشحن
تفاصيل التعبئة والتغليف A16KG / B24kg
ميناء الصين الميناء الرئيسي

ورقة بيانات طلاء الزنك

1 الزنك فليك طلاء المعلومات

الاسم التجاري: Zincover

المادة / نموذج رقم: JH-9310

2 تكوين / معلومات عن المكونات

يتكون JH-9310 من ثلاث عبوات: A و B و C ؛

العبوة A: إنها ملاط ​​رمادي اللون الفضي الذي يتم دمجه بشكل أساسي كيميائيًا مع الزنك عالي النقاء فائق النقاء والرقيق الفائق Al والمضاف العضوي.

العبوة B: هي محلول مائي يتم دمجه بشكل أساسي مع مضادات التآكل المضاف إلى التآكل ، ومحلول منظم للمياه خاص إلخ.

العبوة C: هي أداة تكسير الطلاء التي تتكون بشكل أساسي من مسحوق السليلوز الأبيض أو الأصفر.

3 Charcteristic الأداء

خالية من الكروم ، والفيلم رمادي إلى أبيض فضي ، أداء أفضل لحماية التآكل.

4 عملية الطلاء

4.1 مزيج نسبة

العبوة A: العبوة B: العبوة C = 1: 1: X (حسب طلب اللزوجة المختلف)

4.2

قبل المزيج ، حافظ على وزن A&B في حمام الماء عند درجة حرارة 25 ± 2 ℃ ، ثم حرك A لتصنع الملاط المعدني بشكل منتظم عن طريق خلاط التردد ، وبعد تشتت A بالكامل ، قم بتقليل سرعة التحريك إلى 60r / min ، ثم قم بإضافة B.

4.3

أضف B إلى التحريك A ببطء.

4.4

قم بخلط الخليط حوالي 1 إلى ساعتين بعد إضافة B ، ثم أضيفي C. C يجب أن يكون المسحوق في حالة وجود مقطوع. (يجب ألا تقل درجة حرارة البرميل عن 20 ℃ ، وإلا فلن تذوب C بما فيه الكفاية.) ثم تقلب 12 ساعة وبشكل مستمر.

4.5

يجب أن يتم ترشيح الطبقة بواسطة شاشة 80-100 شبكة من الفولاذ المقاوم للصدأ قبل أن تصب في برميل تراجع.

الخامس

4.6

يجب أن يكون جهاز التحكم في درجة الحرارة مجهزًا ببرميل تراجع للحفاظ على درجة حرارة الطلاء عند 22 ± 2 ((إذا كانت درجة الحرارة مرتفعة جدًا ، يكون الطلاء عرضة للتلف ، وستتأثر اللزوجة.) يجب تحريك الطلاء بشكل دائري ل الحفاظ على تشتت بالتساوي.

4.7

اختبار الثقل النوعي ، PH ، درجة الحرارة ، لزوجة الطلاء كل 8 ساعات إذا كانت تعمل بشكل مستمر.

5 البيانات الفنية

لا. بند البيانات
1 الرقم الهيدروجيني (20 ℃) 5،0-8،0
2 الثقل النوعي (20 ℃) 1.30-1.40 (طلاء الرش)
3 لزوجة حسب الطلب التشغيلي.
4 درجة حرارة التشغيل 22 ± 2 ℃

6.1 إزالة الشحوم

يجب إزالة الشغل إذا كان هناك زيت على السطح. هناك ثلاث طرق معالجة:

1. ارتفاع درجة الحرارة

2. محايد عامل إزالة الشحوم قاعدة المياه

3. المذيبات العضوية مثل كلوريد الميثيلين.

6.2 إزالة الصقيع

لا يمكن طلاء الشغل إذا كان هناك صدأ أو نتوء على السطح. أفضل طريقة للمعالجة هي التفجير بالرصاص. سيتم إجراء مقاومة التآكل للطلاء إذا تم تبني التنظيف الحمضي.

6.3 طلاء

يجب أن تكون مغلفة الشحوم afer الشحوم ونسف النار من خلال طلاء تراجع سبين أو طلاء الرش.

6.4 قبل التسخين

يجب تسخين قطعة الشغل بعد المغلفة مسبقًا في أسرع وقت ممكن عند 80 ~ 150 ℃ لمدة 8 ~ 15 دقيقة لتتبخر. (وفقا لامتصاص الحرارة من الشغل.)

6.5 علاج

يجب علاج الشغل بعد التسخين المسبق على 300-340 ℃ لمدة 15 ~ 30 دقيقة. (وفقا لامتصاص الحرارة من الشغل.)

7 الانتباه

لا يمكن خلط مواد كيميائية أخرى مثل أي نوع من أنواع الحمض وملح القلويات في طلاء ، لأن هذه المواد يمكن أن تقوم بتنشيط لوح Zn & Al لشيخوخة الطلاء.

تجنب تشعيع أشعة الشمس والأشعة فوق البنفسجية لفترة طويلة عند التشغيل ، وإلا فإنه سيعجل شيخوخة أو بلمرة الطلاء.

من المهم جدا التحكم في درجة حرارة الطلاء. إذا تغيرت درجة حرارة الطلاء عند التشغيل ، فسيؤثر ذلك على اللزوجة ، ثم يؤثر على طلاء الطلاء على قطعة الشغل. لذا فإن العلاقات بين درجة الحرارة واللزوجة وعملية الغزل يجب التحكم فيها جيدًا عند الطلاء.

ستكون اللزوجة مختلفة إذا كانت طريقة الطلاء مختلفة. اختر بيانات منخفضة في حالة الطلاء بالرش ، واختر بيانات عالية في حالة تراجع الطلاء.

8 التعبئة

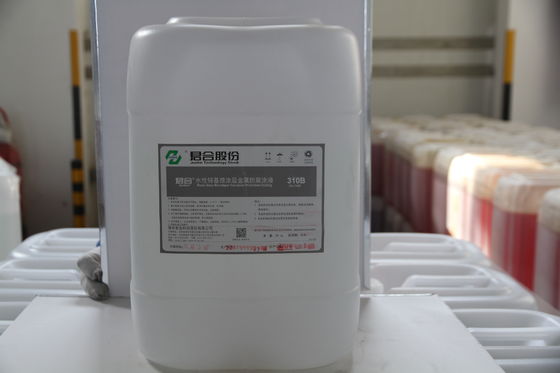

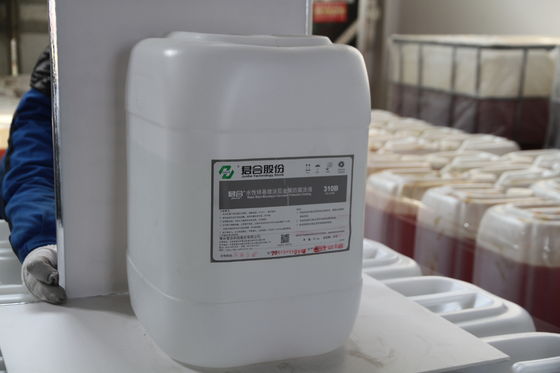

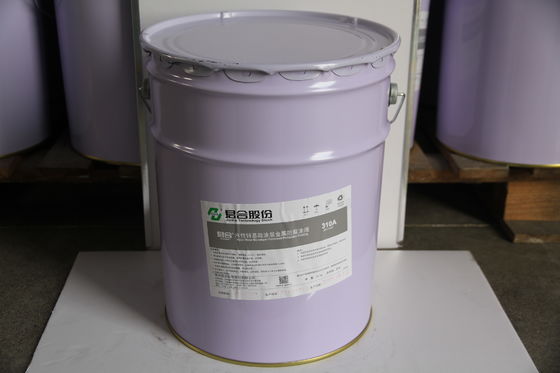

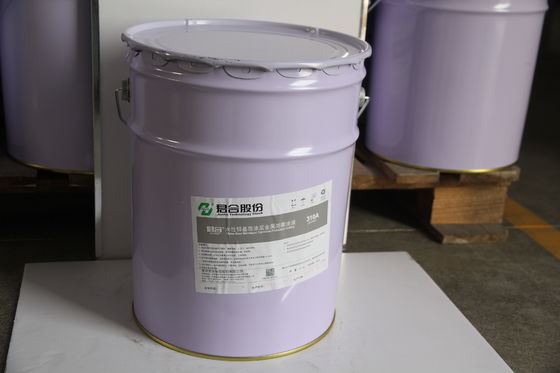

حزمة أ: 16 كجم / برميل معدني حزمة ب: 50 كجم / 200 كجم / 1000 كجم من البلاستيك برميل حزمة C: برميل معدني

9 فترة ضمان الجودة

قبل المجمع 6 أشهر في 5 ~ 20 ℃

بعد المجمع 30 يوما في 5 ~ 20 ℃

حاول تجنب النقل في المواسم الحارة أو المخزنة في حاوية مع ارتفاع درجة الحرارة لفترة طويلة. وتسليم الطلاء في أقرب وقت ممكن. يجب أن تتحكم درجة حرارة النقل الأفضل تحت 30 درجة مئوية.

تفاصيل الاتصال
Changzhou Junhe Technology Stock Co.,Ltd

اتصل شخص: kyjiang

الهاتف :: +8613915018025

إرسال استفسارك مباشرة لنا (0 / 3000)
