|
تفاصيل المنتج:
|
| طريقة الطلاء: | تراجع سبين & بخاخ | اللون: | فضة |
|---|---|---|---|
| PH: | 3.8-5.2 | جاذبية معينة: | 1.33 ± 0.05 (طلاء بالرش) 1.33 ± 0.05 (طلاء بالغمس) |
| اللزوجة: | 20 ~ 60 ثانية (طلاء بالرش) 60-80 ثانية (طلاء بالغمس) | درجة حرارة التشغيل: | 20 ± 2 ℃ |
| تسليط الضوء: | Dacromet المغلفة البراغي,زنك طلاء الألمنيوم فليك |
||
يتكون JH-9510 من ثلاث عبوات: A و B و C ؛

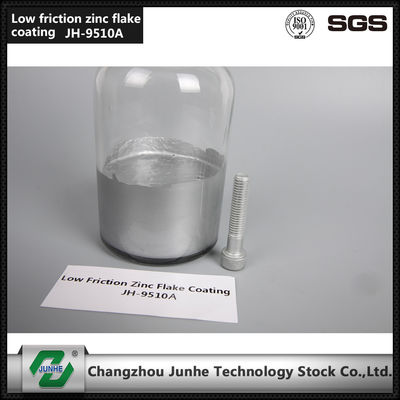

الحزمة أ: هو ملاط رمادي فضي يتم دمجه بشكل أساسي كيميائيًا مع شرائح رقيقة جدًا Zn ، ورقائق دقيقة فائقة النقاء ومضافات عضوية.

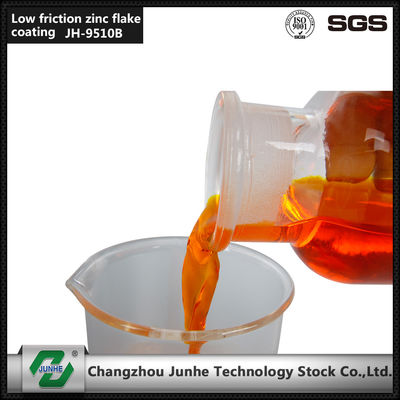

الحزمة ب: هو محلول مائي يتم دمجه بشكل أساسي مع إضافة مقاومة التآكل ، محلول مائي منظم خاص وما إلى ذلك.
العبوة C: هي مادة طلاء للطلاء تتكون بشكل أساسي من مسحوق أبيض أو أصفر مصفر من السليلوز.
خصائص الأداء:

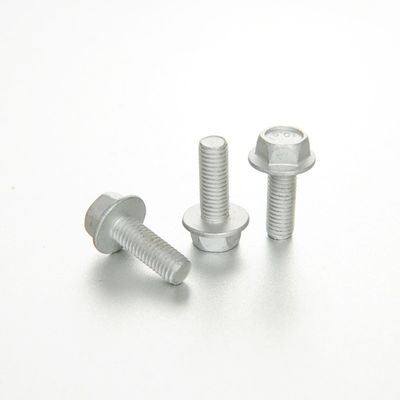

الفيلم أبيض فضي ، تشطيب سطح جيد ، مقاومة عالية للتآكل ، ومن ثم معامل احتكاك جيد صغير 0.12-0.18
عملية طلاء:
1. نسبة المزيج
Pack A: Pack B: Pack C = 1: 1: X (وفقًا لمتطلبات اللزوجة المختلفة)
2. قبل الخلط ، احتفظ بوزن A & B في الحمام المائي عند 25 ± 2 ℃ ، ثم قلّب A لجعل الطين المعدني ينتشر بشكل موحد عن طريق خلاط التردد ، بعد أن يتم تشتيت A بشكل كامل بالتساوي ، قلل سرعة التحريك إلى 60r / min ، وأضف B .
3. أضف B إلى التقليب ببطء.
4. قلّب الخليط بعد حوالي 1 ~ 2 ساعة من إضافة B ، ثم أضف مسحوق C. C في حالة وجود كتلة. (يجب ألا تقل درجة حرارة البرميل عن 30 ℃ ، وإلا لن يتم إذابة C بشكل كافٍ). ثم حرك 12 ساعات على الدوام وبشكل مستمر.
5. يجب ترشيح الطلاء بواسطة 100 شبكة من الفولاذ المقاوم للصدأ قبل صبها في برميل الغمس.
6. يجب أن يكون جهاز التحكم في درجة الحرارة مجهزًا ببرميل تراجع للحفاظ على درجة حرارة الطلاء عند 22 ± 2 ℃. (إذا كانت درجة الحرارة مرتفعة جدًا ، فإن الطلاء قد يتدهور ، وستتأثر اللزوجة.) يجب تقليب الطلاء دائرية للحفاظ على تشتت بالتساوي.
7. اختبر الثقل النوعي ، ودرجة الحموضة ، ودرجة الحرارة ، ولزوجة الطلاء كل 8 ساعات إذا كانت تعمل بشكل مستمر.
معلومات تقنية:
| لا. | بند | البيانات |
| 1 | اللون | فضة |
| 2 | طريقة الطلاء | تراجع الغمس والرش |
| 3 | PH | 3.8-5.2 |
| 4 | جاذبية معينة | 1.33 ± 0.05 (طلاء بالرش) 1.33 ± 0.05 (طلاء بالغمس) |
| 5 | اللزوجة | 20 ~ 60 ثانية (طلاء بالرش) 60-80 ثانية (طلاء بالغمس) |
| 6 | درجة حرارة التشغيل | 20 ± 2 ℃ |
مزيج الرسم التخطيطي:
عملية طلاء:
الانتباه:
لا يمكن خلط المواد الكيميائية الأخرى مثل أي نوع من الأحماض والملح القلوي في الطلاء ، حيث يمكن لهذه المواد تنشيط لوحة Zn & Al لشيخوخة الطلاء.
تجنب تشعيع أشعة الشمس والأشعة فوق البنفسجية لفترة طويلة عند التشغيل ، وإلا فإنه سيسرع الشيخوخة أو بلمرة الطلاء.
It is very important to control the temperature of coating. من المهم جدا التحكم في درجة حرارة الطلاء. If the temperature of coating changes when operating, it will effect the viscosity, then effec the coating quatity on workpiece. إذا تغيرت درجة حرارة الطلاء عند التشغيل ، فسوف تؤثر على اللزوجة ، ثم تؤثر على كمية الطلاء على قطعة العمل. So the relations among temperature,viscosity and spinning process shoud be controlled well when coating. لذلك يجب التحكم في العلاقات بين درجة الحرارة واللزوجة وعملية الغزل بشكل جيد عند الطلاء.
The viscosity will be different if coating method is different. ستكون اللزوجة مختلفة إذا كانت طريقة الطلاء مختلفة. Choose low data if spray coating,and choose high data if dip spin coating. اختر بيانات منخفضة في حالة الطلاء بالرش ، واختر بيانات عالية في حالة الغمس.
اتصل شخص: kyjiang
الهاتف :: +8613915018025
